ZHNX系列抗谐波智能电容器（双回路）

YDX系列抗谐波

智能电容器（双回路）

产品主要适用于化工、建材、造纸、纺织、煤炭、电力、电信、铝业、船运港口、烟草、酿酒、汽车制造、精密电子、精密机械等工作领域

电力

高层建筑

产品参数

环境条件

环境温度-40~40℃

相对湿度：40℃，20%~90%

海拔高度：≤2000m

电源条件

额定电压：220V/380V

电压偏差：±20%

工频频率:48.5~51.5Hz

功率消耗：＜0.5W（切除电容器时）

测量误差

电压：≤0.5%（在80~120%额定电压范围内）

电流：≤1%

温度：±1℃

电气安全

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人名共和国电力行业标准DL/T842-2003《压低并联电容器装置使用条件》中对应条款要求

可靠性参数

控制准确率：100%

控制容许次数:200万次

电容器容量运行时间衰减率:≤1%/年

电容器容量投切衰减率：≤0.1%/万次

年故障率：≤0.1%

无功补偿参数

投且响应时间：＞100ms

无功容量：单回路≤50kvar（三相）、≤30kvar（分相）；双回路≤60kvar（三相）、≤40kvar（分相）

联机：≤30台

抗谐型低压智能电力电容器

示例一：YDXS7-40，表示普通三相共补抗谐波智能电容器。容量为40kvar，额定电压为480V，内部串7%电抗器。

YDXS7-30,30-XX，表示特殊性三相共补康谐波智能电容器，总容量为60Kvar，第一组容量为30Kvar，第二度容量为30Kvar，额定电压480V，内部串7%电抗器。

示例二:YDXF7-30，表示普通型分担补偿康谐波智能电力电容器，容量为30kvar，YDXF14-30-XX，表示特殊性分相补抗谐波智能电容器，容量为30kvar，额定电压为300V，内部串14%电抗器。

产品工作原理

整机工作原理

产品由智能组建，零投切开关，电流取样，温度取样，干式串联电抗器合低压滤波电力电容器等元部件组成。

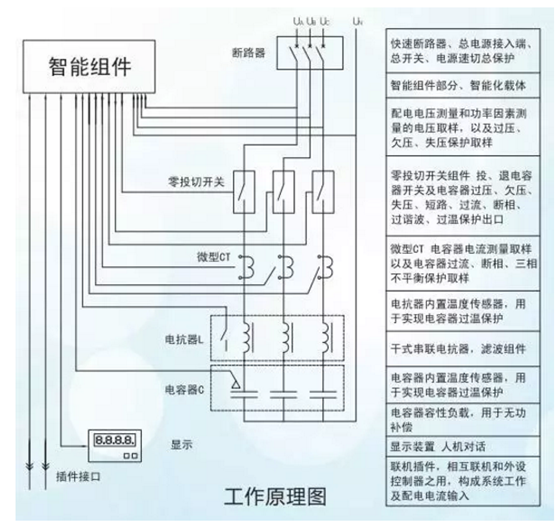

下图是产品系列中分相补偿方式产品的工作原理框图：

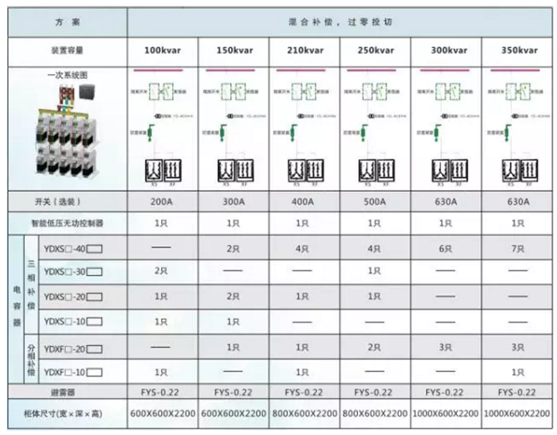

解决方案配置

注：1200mmX600mm宽无功补偿柜最大补偿容量：400kvar;装机台数：≤10台。

1000mmX600mm宽无功补偿柜最大补偿容量：320kvar；装机台数：≤8台。

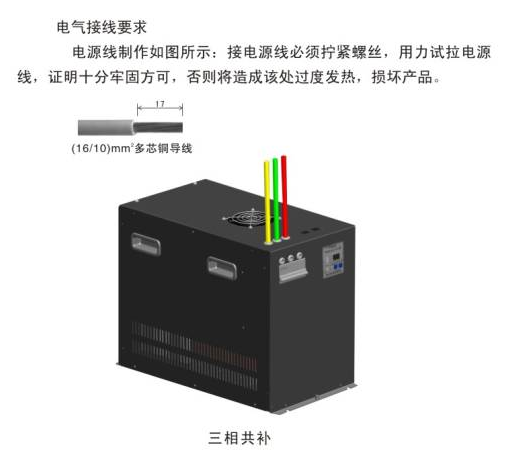

产品接线图
