静止无功发生器SVG
静止无功发生器ZHNSVG
发布：2017-07-20 21:48:10 阅读：（635）
静止无功发生器（SVG）通过外部电流互感器，实时监测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWW信号发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的目的。
SVG产品特点：
1.极速响应时间
▲ SVG快速响应时间<50us，全响应时间<15ms
▲传统的SVC通常投切一次100ms以上，而SVG中的IGBT 1秒投切次数可超15000次；传统SVC中，晶闸管仅为快速开关作用，无法体现出“高频快速投切”的价值
2.无级补偿
传统无功补偿，容易出现过补或欠补，而SVG中进行有级投切补偿，SVG模块进行盲点覆盖，实现无极投切。3.灵活并机组合，实现多种应用
◆用户可根据需要，将SVG模块与SVC进行灵活搭配，实现不同方面的应用优势：
◆性能优势：SVG使SVGC补偿范围从-1~1，同时进行盲点覆盖补偿
◆优化投资回收，根据不同的补偿需求，定制不同的产品搭配，实现最佳投资回收
◆扩大应用行业覆盖，与纯SVC相比，可应用于负载无功快速变化的场合，扩大应用行业范围
4.自动控制，灵活分工
◆100~200ms：
负载的无功突增，LC来不及动作，SVG会实时响应补偿系统无功
◆200~500ms:
LC响应投入补偿，此时SVG会实时减少补偿容量：
◆900~1000ms:
负载的无功突减时，LC来不及切除投入的电容量，SVG会实时发出一个反方向补偿的无功，将LC过补的容量补偿掉
◆1000~1250 ms:
LC将多余的补偿容量切除掉，此时SVG又会实时跟踪系统无功变化，将系统中剩余的无功消除。
SVG机架式外形尺寸：
SVG壁挂式外形尺寸：
SVG外形尺寸表：

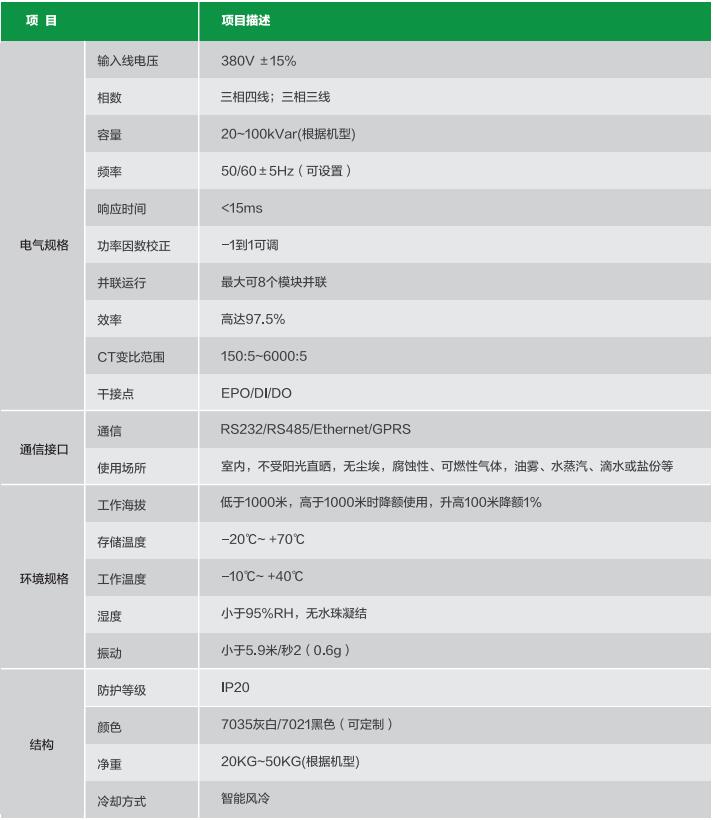

SVG技术参数：
